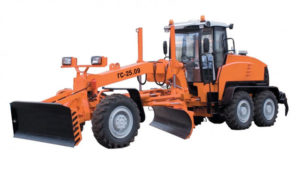

]]> ГС 25.09

Автогрейдер ГС-25.09 превосходно подходит для возведения земляного полотна, устройства и содержания дорог, разнообразных планировочных работ, профилирования и отделки дорожного полотна, а также для ремонта и содержания дорожных покрытий, городских проездов и площадей.

Технические характеристики автогрейдера ГС-25.09

Основные параметры автогрейдера ГС-25.09
Класс автогрейдера 250
Эксплуатационная масса без навесного оборудования, кг 17 300
Эксплуатационная масса базовой комплектации с бульдозерным отвалом, кг 18 200
Длина автогрейдера без навесного оборудования, мм 8 600
Ширина автогрейдера, мм 2 540
Высота по маяку, мм 3 580
Колесная база, мм 6 200
Мин. радиус поворота., м 7,8
Скорость движения, км/ч 4,5…40,8
Грейдерный отвал автогрейдера:
Длина отвала, мм 4 270
Высота отвала, мм 700
Опускание отвала, мм 730
Вынос отвала, мм 700
Угол поворота в плане, град. ± 65
Угол зачистки откосов, град. 0-90
Размерность шин 14.00 -24 G2
Колесная формула 1х3х3
Давление на нож, кг 8 864
Тяговое усилие на ноже, кг 14 450
Агрегатный состав автогрейдера:
Двигатель ГС-25.09: ЯМЗ-236 БЕ 2-20
Полезная мощность., кВт (л.с.) 176,5 (240)
КПП «ZF» Германия гидромеханическая
Число передач КПП: вперед / назад 6 / 3
Карданная передача 2 кардана
Передняя ось (мост) Ведущий
Задний мост Ведущий





Сообщение Автогрейдер появились сначала на ГК-ТехЗап.

]]> Автогрейдер http://gk-tz.ru/products/avtogrejder/ Mon, 04 Jun 2018 14:37:17 +0000 http://gk-tz.ru/?post_type=products&p=47217 ДЗ 98 Агрегат, созданный для планировки профиля земляного полотна по грунтам с различной плотностью. Допускается использование в температурных параметрах от плюс 40 до минус 45 градусов Цельсия. Технические характеристики автогрейдера ДЗ-98 Общие данные Класс автогрейдера 250 Ширина (при отвале в транспортном положении), мм 3220 Высота (без проблесковых маяков), мм, не более 4000 Продольная база, мм […]

Сообщение Автогрейдер появились сначала на ГК-ТехЗап.

]]> ДЗ 98

Агрегат, созданный для планировки профиля земляного полотна по грунтам с различной плотностью. Допускается использование в температурных параметрах от плюс 40 до минус 45 градусов Цельсия.

Технические характеристики автогрейдера ДЗ-98

Общие данные
Класс автогрейдера 250
Ширина (при отвале в транспортном положении), мм 3220
Высота (без проблесковых маяков), мм, не более 4000
Продольная база, мм 6000
Колея передних колес, мм
     узких 2622
     широких 2696
Колея задних колес, мм
     узких 2502
     широких 2576
Дорожный просвет, мм: под отвалом в транспортном положении 350
     под передним мостом 615
     под задним мостом 440
     под подвеской среднего и заднего мостов 395
Масса автогрейдера, кг:
     эксплуатационная 19500
     приходящаяся на передний мост 5660
     приходящаяся на средний и задний  мосты 13850
Статистическая нагрузка на грунт
     при эксплуатационной массе, Н (кгс): на отвале, установленном перпендикулярно продольной оси 103000 (10500)
Количество передач автогрейдера:
     при движении вперед 6
     при движении назад 6
Скорости движения автогрейдера
     при номинальной частоте вращения коленчатого вала, км/ч: при движении вперед:
I   передача 3,5
II   передача 5,51
III   передача 9,75
IV   передача 14,1
V   передача 22
VI   передача 41
     при движении назад
I   передача 4,22
II   передача 6,64
III   передача 11,72
IV   передача 16,9
V   передача 26,6
VI   передача 47
Минимальный радиус поворота
     при движении по сухой бетонированной поверхности, м 18
Уклон удержания автогрейдера стояночным тормозом, %, не менее 15
Тормозной путь автогрейдера, движущегося с начальной скоростью

30 км/ч на горизонтальном участке
     сухого асфальта при выключенном сцеплении, м, не более 14
Тормозной путь автогрейдера, движущегося с начальной скоростью 30 км/с при торможении аварийной системой (в случае выхода из строя одного из контуров), м, не более 41
Двигатель
Тип дизельный
Модель ЯМЗ-238НД3
Номинальная мощность, кВт (л.с.) 173 (235)
Номинальная чистота вращения, об/мин 1700
Пуск электростартерный
Трансмиссия
Тип механическая, с приводом на все колеса, с механизмом отключения переднего моста
Редуктор привода насосов однорядная с упругой соединительной муфтой
Сцепление сухое, двухдисковое, постоянно замкнутое с гидросервированием его привода, с тормозком ведомого вала
Раздаточный редуктор однорядный для привода среднего и заднего мостов со стояночным тормозом
Стояночный тормоз ленточного типа
Промежуточные передачи к мостам карданные
Ходовая часть
Колесная формула 1*3*3
Ведущие мосты все
Управляемый мост передний
Главная передача мостов одноступенчатая, коническая, без дифференциалов
Бортовые редукторы мостов одноступенчатые, цилиндрические, с внутренним зацеплением
Полуоси полностью разгруженного типа
Колесные тормоза многодисковые с металлокерамическими дисками, работающие в масляной ванне
Подвеска задних мостов балансирная с реактивными штангами, обеспечивающая прокачку мостов в вертикальной плоскости
Подвеска переднего моста шарнирная, обеспечивающая прокачку моста в поперечной плоскости
Размер шин, дюйм 16.00-24
Рабочее оборудование
Длина отвала, мм, не менее 4200
Высота отвала с ножом, мм, не менее 700
Угол резания 30-70
Угол зачистки откосов при угле захвата в плоскости откоса не менее 45° 0-90
Профилирование грунтовых дорог: глубина кювета, м, не менее 0,5
     откос внутренних стенок от 1:2 до 1:3
     откос наружных стенок от 1:1 до 1:1,5
угол установки в горизонтальной плоскости:
     полноповоротного отвала 0-360
     неполноповоротного отвала от положения, перпендикулярного продольной оси автогрейдера 0-+64
Боковое выдвижение отвала в обе стороны относительно тяговой рамы, мм, не менее 1050
Опускание отвала ниже опорной поверхности, мм, не менее 500
Управление
Управление коробкой передач, мультипликатором, реверсом и передним мостом механическое
Управление сцеплением механическое с гидросервированием
Управление поворотом передних колес гидравлическое
Управление тормозами
     колесными пневматическое
     стояночным механическое
Управление рабочими органами гидравлическое
Электрооборудование
Напряжение, В 24
Мощность стартера, кВт (л.с.) 8,2 (11,2)
Аккумуляторные батареи:
     тип 6СТ-190А
     количество 2
Вместимость заправочных емкостей
Топливный бак, л 485
Гидросистема автогрейдера, л 120
Коробка переключения передач, редуктор привода гидронасосов, раздаточный редуктор, л 35
Главная передача заднего, среднего мостов (каждого), л 7
Главная передача переднего моста, л 15
Бортовой редуктор моста, л 8,6
Колесный тормоз, л 3,6
Предохранитель против замерзания, л 0,2
Редуктор поворота отвала, л 3
